系统介绍

分布式光纤温度应变监测系统主要由监测主机、 特种应变感测光缆、监测软件构成，基于分布式回波反射技术，通过探测光回波，光电转换后识别出光缆位置处的温度、应变等信息，并借助解调算法实现分布式光缆温度和微变形的实时监测，本系统单根光缆探测距离可达20公里，距离分辨率0.3~2米，温度监测精度0.5°C，应变监测精度2个微应变（高精度），可实现2000米范围内的0.01s（100hz扫描频率）高速动态响应，具有实时性，可实现动态应变和动态温度实时监测预警。

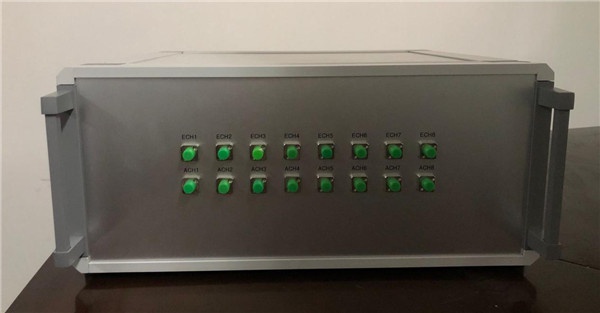

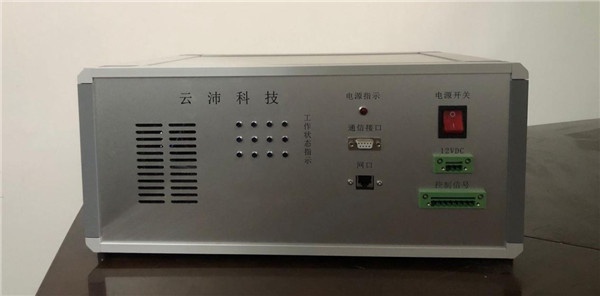

系统主机

系统特色功能

·支持物联网远程上传（选配）

·支持多主机联网数据共享（128台）

·支持瓦片图实时监测显示（选配）

·支持报表输出（选配）

·支持手机短信报警（选配）

·支持声音报警

·支持报警现场视频抓拍（选配）

·支持颜色图形报警显示（选配）

·报警门限智能设置

系统技术参数表

主机硬件说明：

主机机箱规格：标准4U机箱

主机重量：<=10kg

电源规格：标准12VDC  5A电源

光纤接口：标准FC/APC接口

系统软件说明：

① 可对监测距离进行设置

② 可对分辨率进行设置

③ 可进行报警阈值设置

④ 可进行光强设置

⑤ 可进行报警数据保存

⑥ 可进行系统标定分析

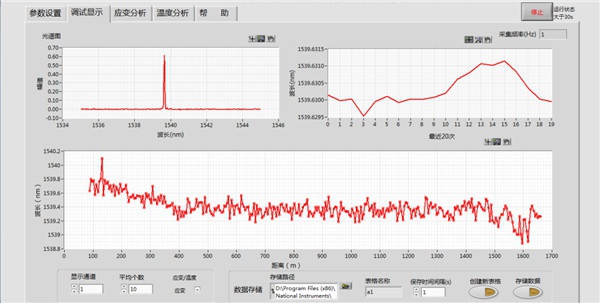

监测软件主界面

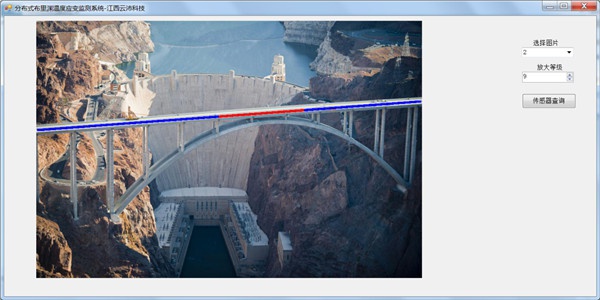

桥梁主梁监测实时监测图

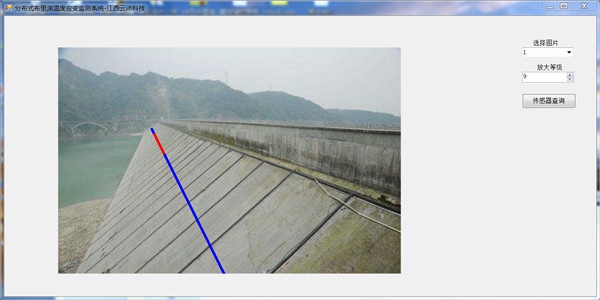

水坝坝体监测实时监测图

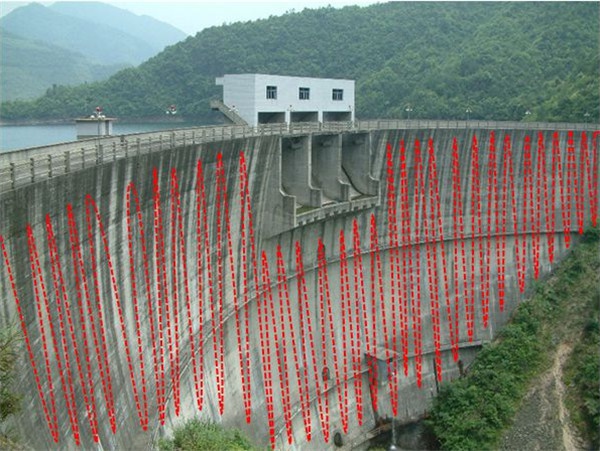

拱坝坝体实时监测图

应用领域：

水坝开裂实时监测

尾矿库坝体开裂滑坡实时监测

边坡滑坡实时监测

桥梁变形实时监测

石油管线泄露实时监测

燃气管道泄露实时监测

海底隧道形变实时监测

水下光缆应力实时监测
