系统介绍
分布式光纤布里渊温度应变监测系统主要由监测主机、应力感应光缆、监测软件构成，基于BOTDR技术，通过探测受激Brillouin散射光，光电转换后识别出光缆位置处的频谱图等信息，并借助解调算法实现分布式光缆温度和微变形的实时监测，本系统单根光缆探测距离最大可达100公里，采样分辨率最高可达10cm，温度监测精度1°C，应变监测精度20微应变。

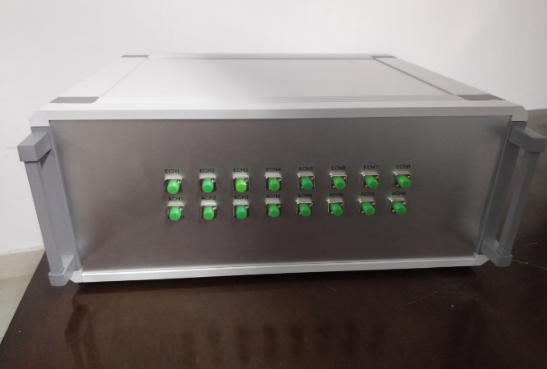

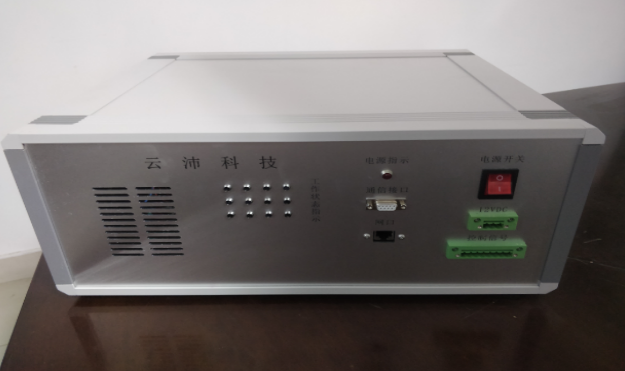

系统主机
系统特色功能
·支持物联网远程上传（选配）
·支持多主机联网数据共享（最大128台）
·支持瓦片图实时监测显示（选配）
·支持报表输出（选配）
·支持手机短信报警（选配）
·支持声音报警
·支持报警现场视频抓拍（选配）
·支持颜色图形报警显示（选配）
·报警门限智能设置
系统技术参数表
型号 | DOFMS-R-30-1 | DOFMS-R-100-01 |
最大通道数 | 16 | 16 |
最大监测距离（公里） | 30 | 100 |
波长（nm） | 1550 | 1550 |
距离分辨率（米） | 1 | 0.1 |
距离定位精度（米） | 1 | 0.1 |
温度测量精度 | 1°C | 1°C |
应变测量精度 | ±20微应变 | ±20微应变 |
温度监测量程 | -40～200°C（取决于光纤种类） | -40～200°C（取决于光纤种类） |
应变监测量程 | ±15000微应变 | ±15000微应变 |
扫描周期（分钟） | 3～30（取决于监测距离和扫描精度） | 3～30（取决于监测距离和扫描精度） |
光纤接口 | FC/APC | FC/APC |
通讯接口 | 千兆网 | USB |
光纤类型 | 单模652D光缆 | 单模652D光缆 |
工作温度 | <40°C | <40°C |
工作湿度 | <95%RH | <95%RH |
电源类型 | AC220V,50Hz或DC12V可选 | AC220V,50Hz或DC12V可选 |
产品认证 | 通过CE欧盟认证及权威第三方计量认证 | 通过CE欧盟认证及权威第三方计量认证 |
主机硬件说明：
主机机箱规格：标准4U机箱
主机重量：<=20kg
电源规格：标准12VDC 10A电源
光纤接口：标准FC/APC接口
系统软件说明：
① 可对监测距离进行设置
② 可对分辨率进行设置
③ 可进行报警阈值设置
④ 可进行光强设置
⑤ 可进行报警数据保存

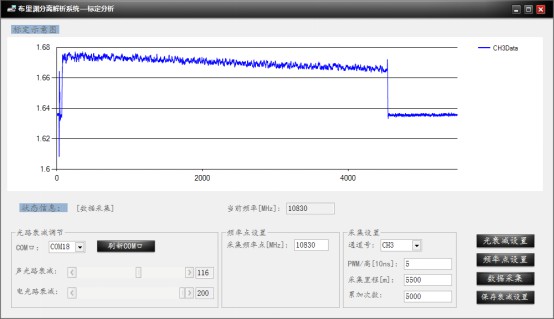

⑥ 可进行系统标定分析
监测软件主界面

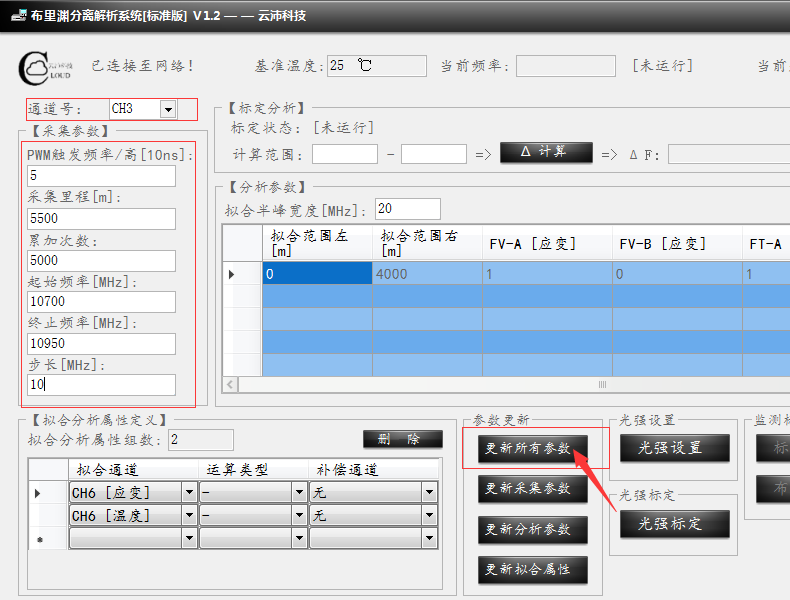

参数设置界面

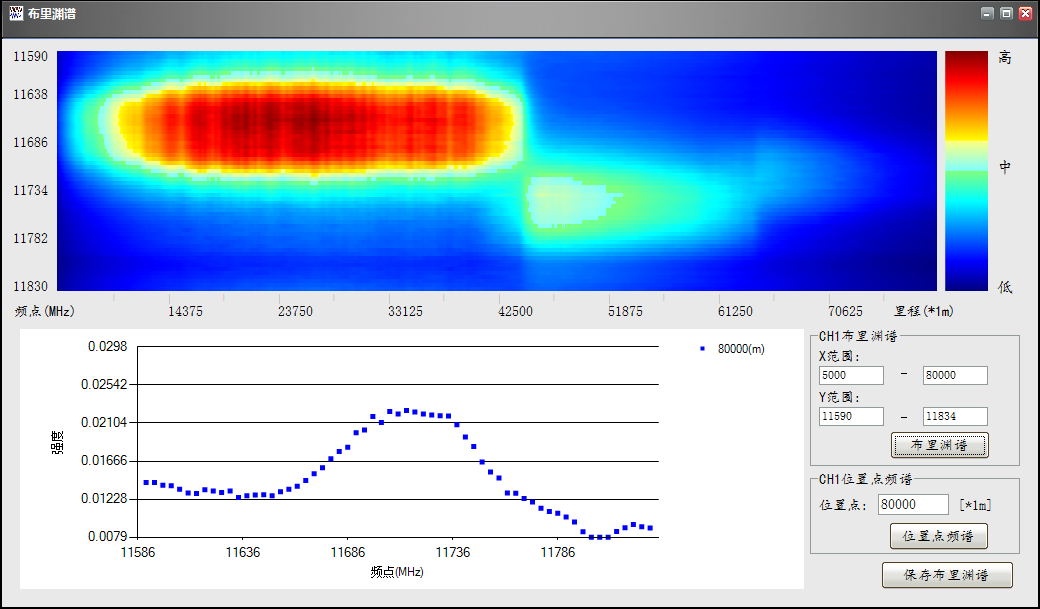

80公里布里渊谱

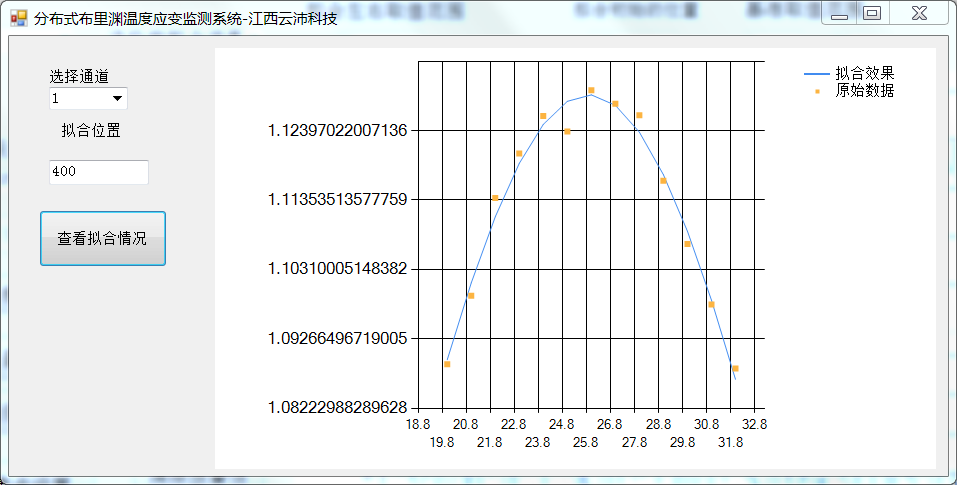

布里渊谱拟合
应用领域：
电力线路高温实时监测
水下电缆、光缆应力实时监测
燃气管道泄露实时监测
水管、石油管线泄露实时监测
隧道、综合管廊沉降实时监测
边坡滑坡实时监测
桥梁变形实时监测
