系统基本原理及介绍

该系统为Ku波段毫米波雷达系统，主要利用脉冲压缩、合成孔径、差分干涉、相位解缠和小波去噪等技术实现目标物距离向和方位向的高分辨率识别，以相位为研究对象，通过差分干涉测量技术推演出被测区域的高精度形变信息，可遥感测量露天边坡、尾矿库、水坝、矿山的变形和沉降指标，测量精度可达0.1mm，遥测距离可达3~5公里，可对各种二维及三维目标物进行实时扫描，实现实时坍塌报警,搭载我们的的无人机系统，数据共享，可实现三维地形、建筑物及构筑物的三维建模，模型精度1~5 cm。

系统组成

● 雷达主机（接收机、发射机及控制器）

● 扫描滑台

● 上位机分析软件

系统特色功能

·24小时365天实时监测

·超长距离遥感测量

·无人值守自动分析预警

·支持监测数据网络上传至云平台，可随时随地远程访问

·后台大型SQL server数据库

·支持二维、三维彩色图形实时监测显示

·支持三维模型导入

·支持报表输出

·支持手机短信报警

·支持声音报警

·支持曲线绘图

·支持报警门限设置

·支持远程系统重启

系统技术参数

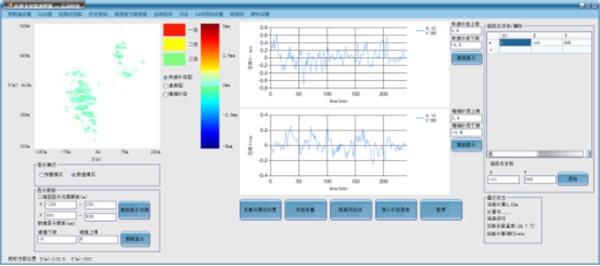

监测主界面

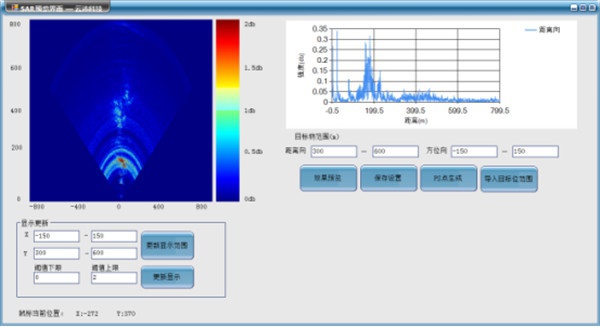

SAR图

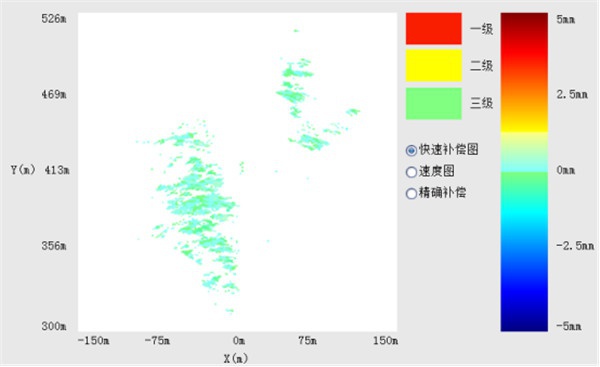

形变监测云图

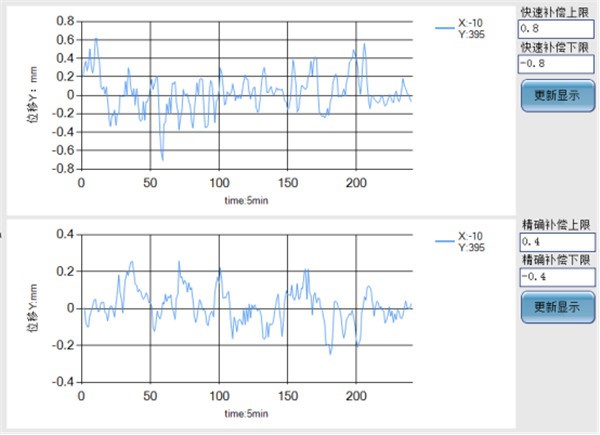

形变点追踪时域曲线

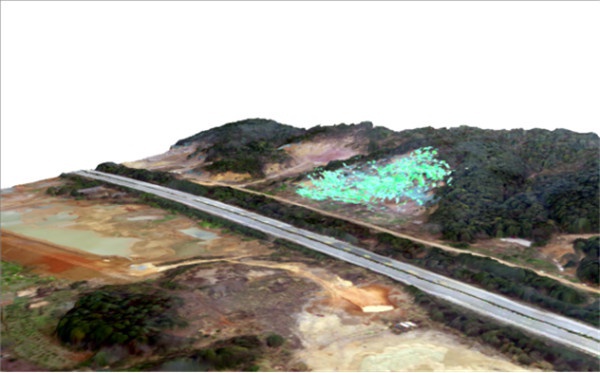

三维DEM数字形变云图

应用领域

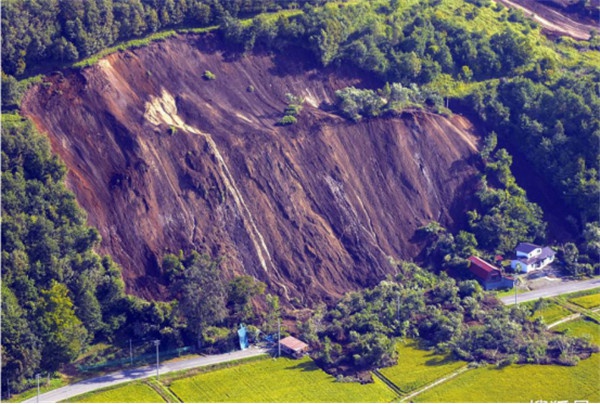

山体滑坡

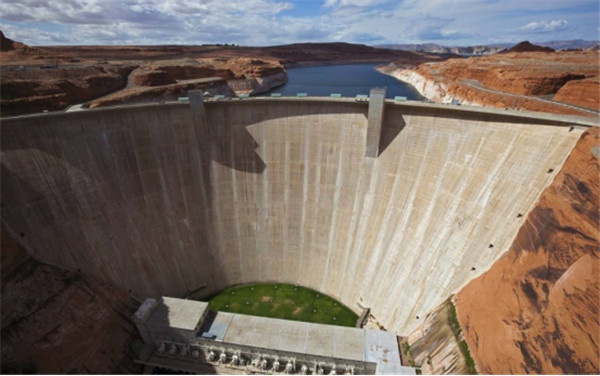

水坝监测

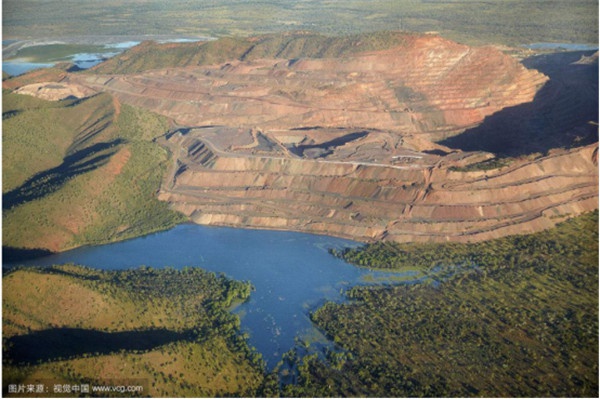

尾矿坝监测
